| 作業開始 |

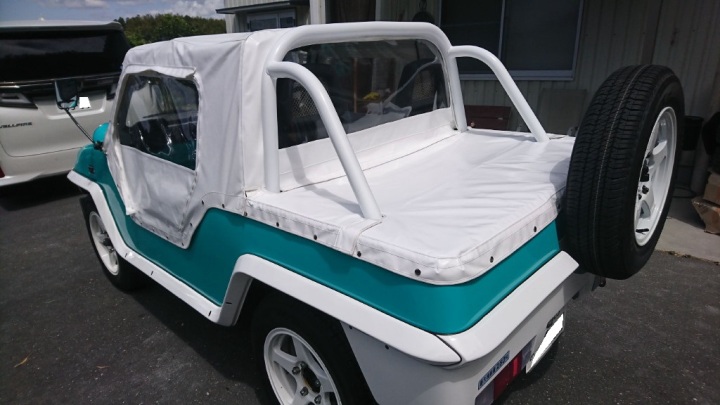

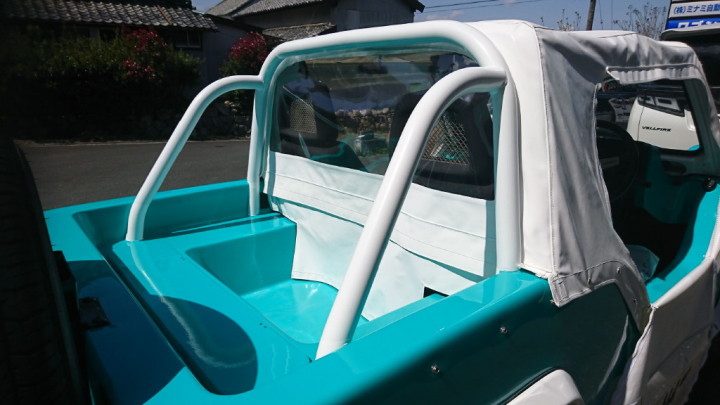

| ロールバー製作・取付 |
 |
| ＦＲＰカバーで覆われているためボディーへのアクセスはカットしかありません。 |
| ↓ |
 |
 |
 |
 |
ロールバーを寸法で製作しボディーへ取り付けていきます。
次にＦＲＰを元に戻しますが、ロールバーの一部は見せたいため少々細かい作業となります。 |
| ↓ |
 |
| ＦＲＰなので自由自在に成型できます。 |
| ↓ |
 |
防水処理とサフェーサーをしていきます。
次は全塗装へ |

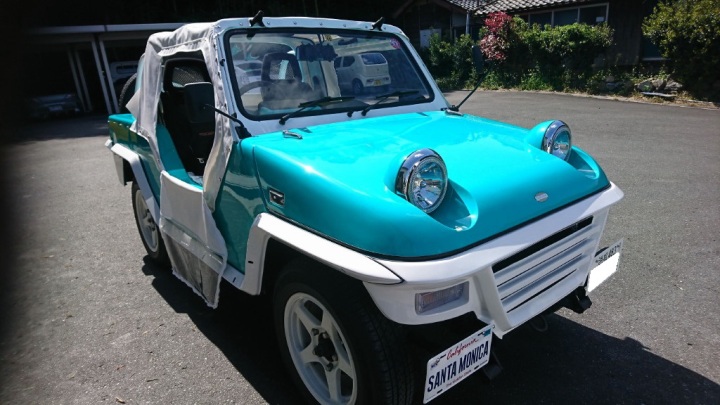

| 全塗装 |
 |
 |
 |
 |

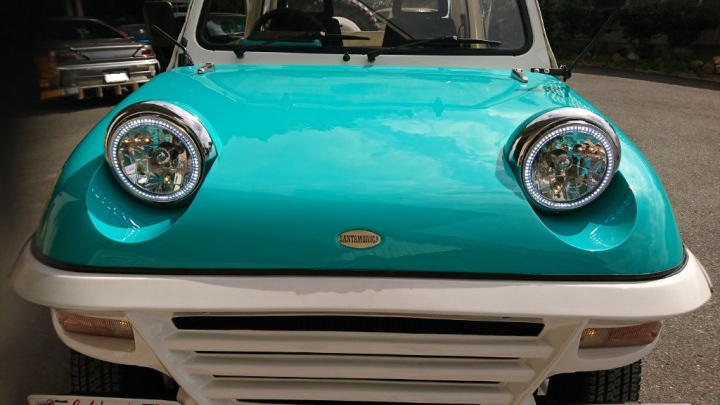

元と同じ色で全塗装していきます。
元はゲルコート仕上げなのですが今回はウレタン塗装ですので耐久と艶は以前より遥かに上です。 |

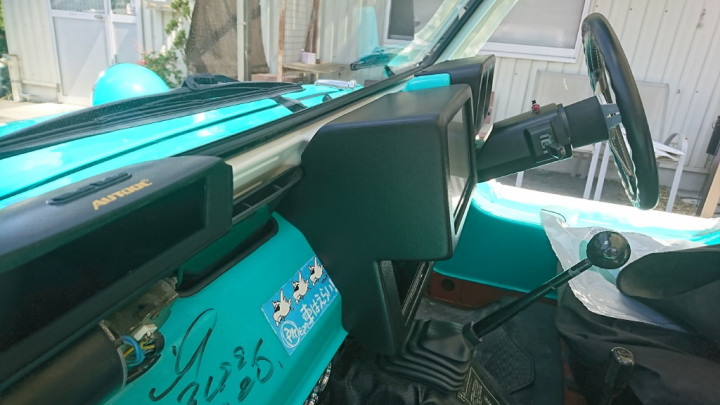

| オーディオＢＯＸ製作 |
 |
アームで固定している状態
２気筒で振動もそこそこあるためアームだと揺れてしまいます。
それではＢＯＸ作りをしていきます。 |
 |
まずはダンボールで型取
上がナビと映像モニター
下に常時バックモニター＋ＡＵＸ
下の横にスイッチを縦につけようか思考中 |
| ↓ |
 |
 |
ダンボールから木に変換
重量を軽くしたいためベニヤ４ｍｍで作りその後にＦＲＰを貼ります |
| ↓ |
 |
ＦＲＰを施工したら干渉部を正確に成型
そしてモニターを付け仮付け
ＢＯＸの取り付けはボルトを一体にしダッシュボード裏からナットで固定。左右１本づつ
次に防水処理＋レザー調塗装 |
| ↓ |
 |
 |
取り付け部ボルトが４本見えますが、下側は位置合わせのみのボルト
上側のボルトが取り付けで使用。防振材をつけますのでビビリ音は出ません。

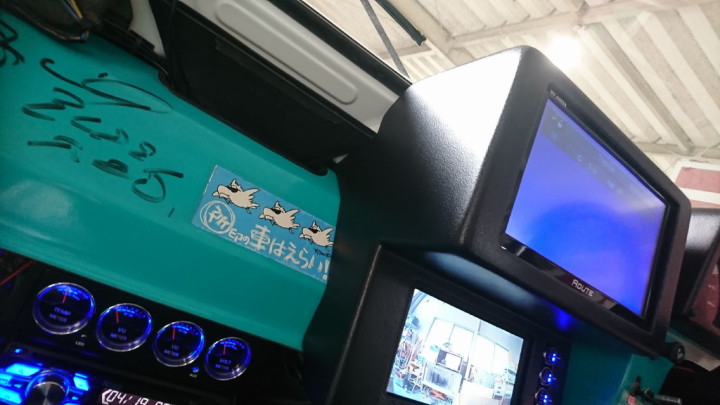

次にモニターを取り付けていきます。
|
| ↓ |
 |
 |
モニターの取り付けはＦＲＰで作ったステーを使用するので脱着可能です。

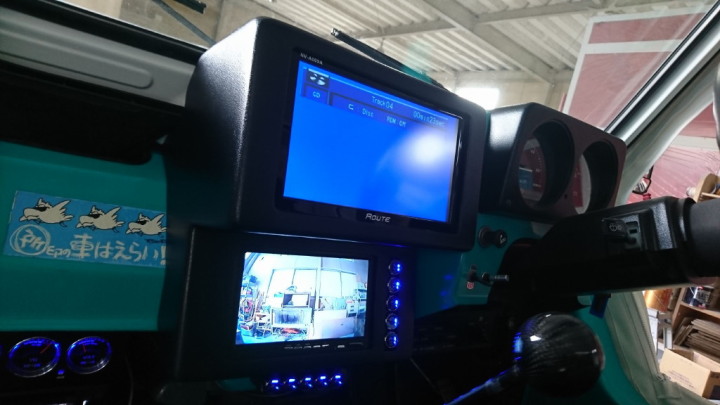

結局スイッチは埋め込みました。

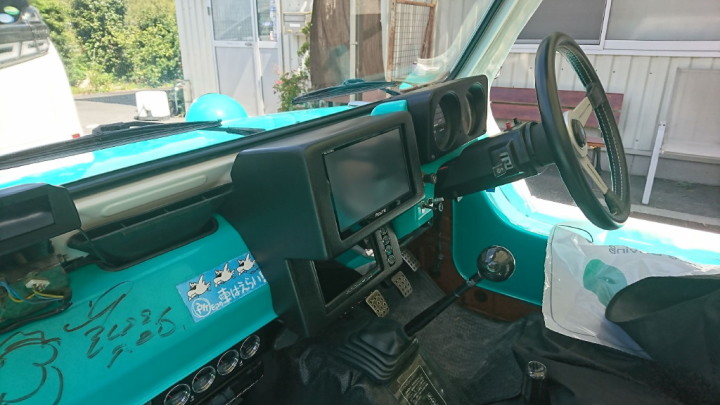

次に取り付けて完成となります。 |
| ↓ |
 |
 |
 |
 |
 |

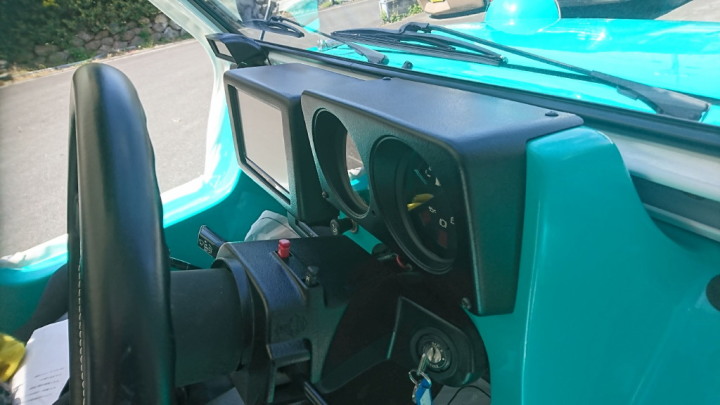

奥行きはメーターのカバーと同じぐらいにしたので圧迫感を感じないようにしたのと
塗装肌も全く同じようにしてあるため違和感無く出来たかと思います。 |
| |
